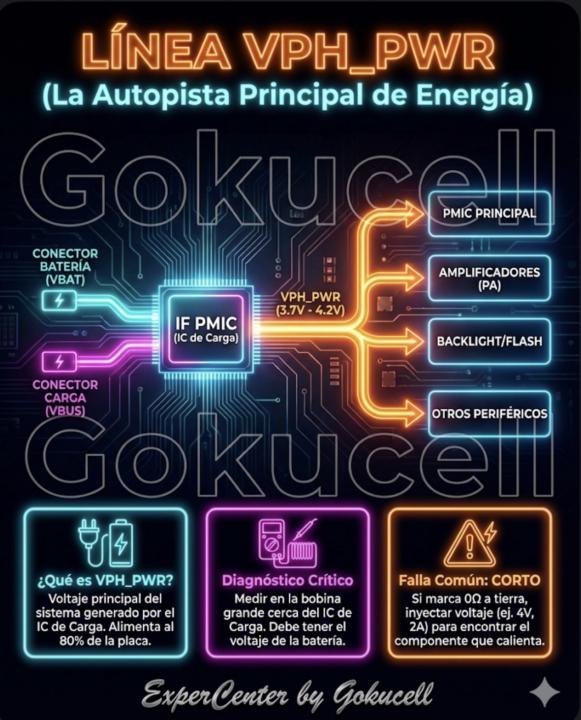

1. Definición Técnica Es el voltaje principal del sistema generado por el circuito conmutado dentro del IF-PMIC o PMIC de carga. Convierte el voltaje de la batería o del cargador en una línea de alimentación estable para los bloques de alta potencia. 2. Diferentes Nomenclaturas Dependiendo de la marca y el procesador, la encontrarás como: • VPH_PWR: En dispositivos con procesador Qualcomm. • VSYS / V_BAT: En muchos dispositivos Mediatek. • VCC_MAIN / VDD_MAIN: En esquemáticos de iPhone. 3. Comportamiento en el Taller • Línea de Alta Corriente: Al alimentar etapas de potencia, los componentes en esta línea suelen ser más grandes (capacitores de filtrado grandes). • Diagnóstico de Cortos: Al ser una línea que recorre casi toda la placa, un corto aquí puede calentar componentes muy alejados del IC de carga. Es vital usar cámara térmica o técnica de rocín. 4. Nota del Instructor (Jhonatan Herrera) En ExperCenter enfatizamos que la VPH_PWR debe ser la primera línea a revisar cuando tenemos un equipo con "Corto Inicial".

Profe que tan viable o posible sería la reconstrucción y recuperación de las líneas del Flex de una batería

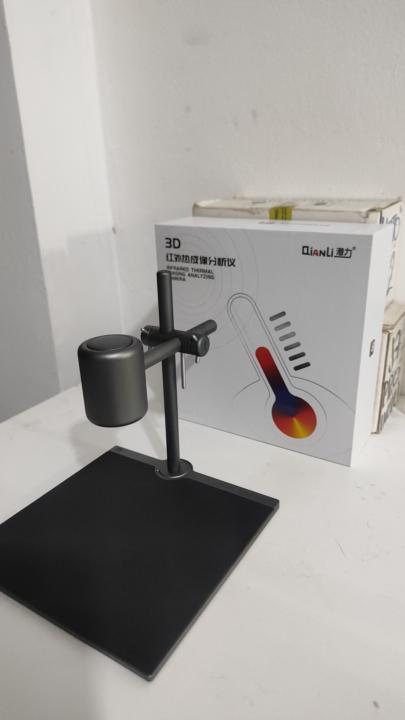

Profe me puede regala por favor las instrucciones y recomendaciones de como utilizar esta herramienta para sacarle el mayor provecho en mi taller

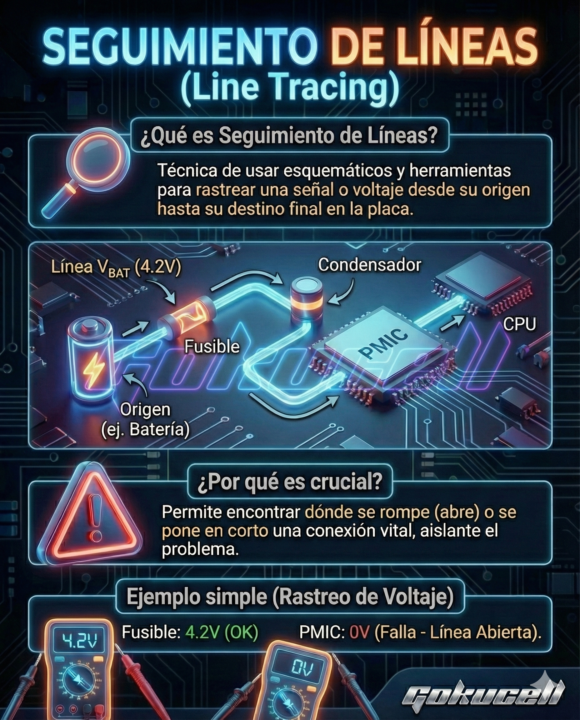

Es el proceso sistemático de rastrear el recorrido físico de una señal eléctrica (voltaje, datos o reloj) a través del circuito impreso (PCB), desde su punto de origen hasta su destino final. El objetivo es identificar el punto exacto donde se interrumpe la continuidad de la línea. 2. Herramientas Necesarias • Plano Esquemático y Layout: Imprescindibles para conocer la ruta teórica y la ubicación de los componentes. • Multímetro: Configurado en escala de Voltaje DC (para líneas energizadas) o Continuidad/Resistencia (para líneas sin energía). 3. Procedimiento General 1. Identificar la línea sospechosa en el esquemático según la falla (ej. línea V_BAT si el equipo no enciende). 2. Medir en el origen para confirmar que la señal o voltaje está presente. 3. Seguir la ruta componente por componente, midiendo la entrada y salida de cada elemento en serie (fusibles, bobinas, resistencias de bajo valor). 4. Localizar el punto de falla: El lugar donde el voltaje cae a 0V (o la continuidad se pierde) indica el componente abierto o la pista rota justo antes de ese punto. 4. Importancia Crítica Sin esta técnica, es imposible diagnosticar fallas complejas de encendido, carga, imagen o señal donde el problema no es un componente en corto, sino una línea abierta. Material de apoyo exclusivo para alumnos de Expercenter. Instructor: Jhonatan Herrera.
