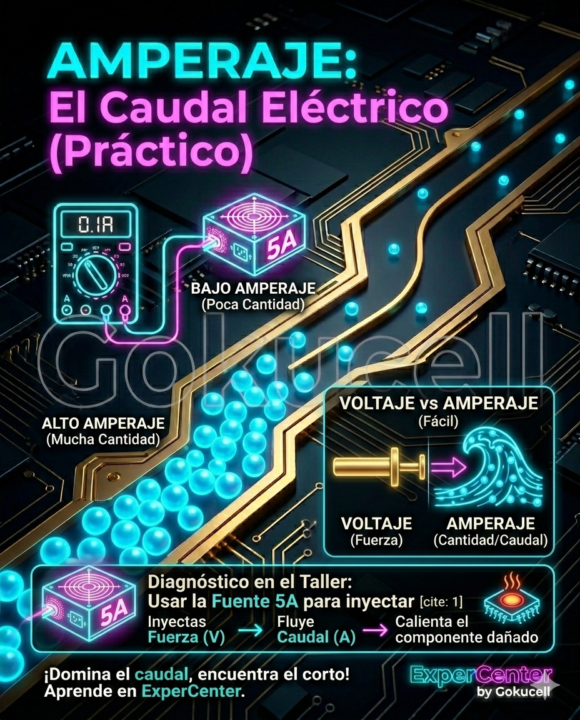

Fundamentos Técnicos: Intensidad de Corriente (I) 1. Definición Operativa El amperaje representa la cantidad de carga eléctrica que circula por la placa en un tiempo determinado. Se mide en Amperios (A), aunque en microelectrónica trabajamos principalmente en miliamperios (mA). 2. Relación Crítica: Ley de Ohm I = V / R. Si la resistencia de un componente baja (por humedad o daño interno), el amperaje sube drásticamente. Esto es lo que genera calor y nos permite usar la cámara térmica o el rocín para hallar la falla. 3. Amperaje vs. Voltaje • Voltaje: Fuerza que empuja. • Amperaje: Trabajo realizado (caudal). • Nota: Puedes tener voltaje presente en un botón de power, pero si no hay amperaje fluyendo, el circuito no cerrará la orden de encendido. En ExperCenter siempre recomendamos fuentes de 4 dígitos para ver hasta el último miliamperio de consumo, especialmente en fugas pequeñas que drenan la batería del cliente. Un multímetro normal te da el dato de consumo tras power, pero la fuente de poder de 5A te da la solución si sabes interpretar los Amperios al inyectar tensión.

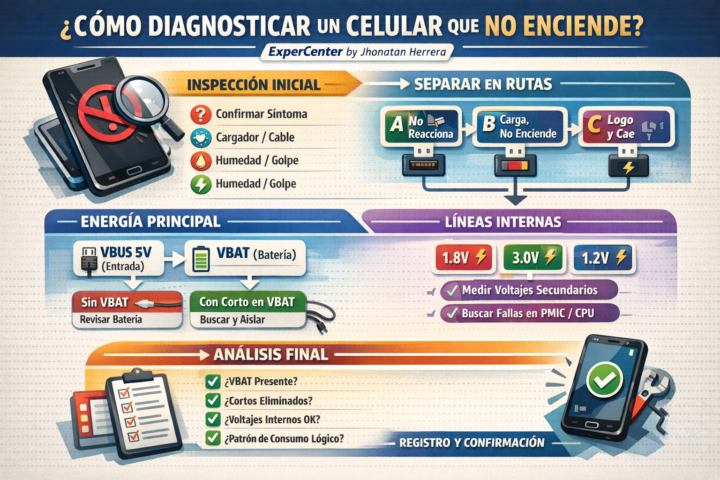

Protocolo de diagnóstico

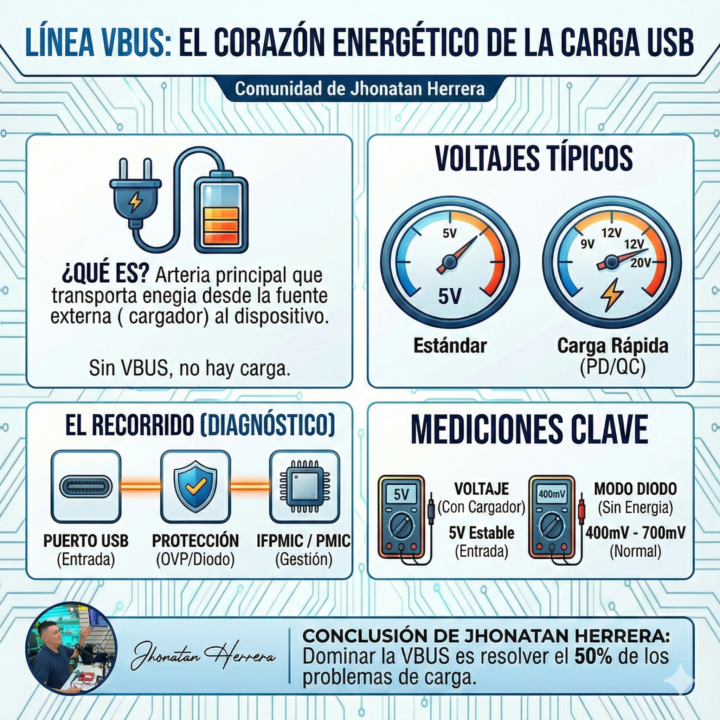

Colegas, cuando un equipo no carga, ¿dónde ponen la punta del multímetro primero? ​Si su respuesta no es la Línea VBUS, necesitan ajustar su estrategia urgentemente. Esta línea no es solo un cable; es la arteria principal por donde entra la energía. Si está en corto, abierta o protegida por un OVP activado, el equipo JAMÁS cargará, por más que cambien el puerto o la batería. ​Acabo de publicar una guía detallada sobre qué es la línea VBUS, cómo funciona con los voltajes modernos y, lo más importante, cómo diagnosticarla como un profesional en la práctica. ​Dominen esta línea y resolverán la mitad de los problemas de carga que les llegan. ​👇 Lean el artículo completo aquí mismo en la comunidad: 👇 Ver articulo completo

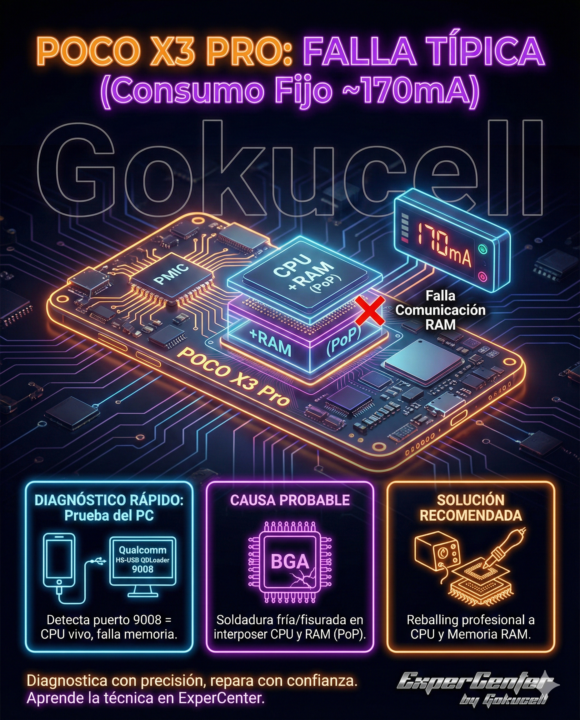

🛠️ Protocolo de Diagnóstico Rápido (Método ExperCenter) Para confirmar si estamos ante la falla típica de este modelo o algo diferente, sigue estos 3 pasos clave: PASO 1: Descarte de Periféricos Desconecta todo: cámaras, flex de carga, sensor de huella, pantalla. Deja solo la placa principal y el botón de encendido conectados a la fuente. - Resultado: Si el consumo sigue siendo 170mA fijos, el problema está en la placa base. PASO 2: La Prueba del PC (Fundamental) Conecta el celular al computador mediante cable USB sin presionar ningún botón (asegúrate de que la batería tenga algo de carga o usa la fuente). Abre el Administrador de Dispositivos en Windows. - ✅ Si detecta "Qualcomm HS-USB QDLoader 9008": ¡Bingo! Esto confirma al 95% que el CPU está vivo pero no encuentra el sistema operativo (falla de comunicación con Memoria UFS o RAM). Es la confirmación de la falla típica. - ❌ Si no detecta nada o "Dispositivo desconocido": Podríamos tener un problema diferente, quizás en el PMIC secundario (PM8150L), el IF-PMIC de carga o el conector USB. PASO 3: Medición de Voltajes de RAM (Avanzado) Si quieres ir más profundo, ubica los condensadores alrededor de la memoria (encima del CPU). Deberías encontrar voltajes de 0.6V, 1.2V y 1.8V que alimentan la RAM LPDDR4X. - Si están presentes y el equipo no arranca, confirma falla de comunicación (soldadura). - Si faltan, el problema podría ser el PMIC que no los genera. 🎯 El Diagnóstico Más Probable en POCO X3 Pro Basado en la estadística de fallas de este modelo específico, un consumo fijo de 170mA que genera puerto 9008 en la PC indica en el 90% de los casos una falla de soldadura en el CPU (interposer) o la Memoria RAM que va encima (arquitectura PoP - Package on Package). Es la famosa "falla de sandwich" por fatiga térmica y golpes. Solución: Se requiere un proceso avanzado de Reballing al CPU y a la Memoria RAM. Es una reparación de nivel alto que requiere precisión y control de temperatura.
