Hola a todos, tengo en mi taller un iPhone 7 que no enciende, en el tester tiene un consumo de 0.60A 5.2V ya descarte pantalla y revisando la placa tiene trabajo en la zona del IC de audio que debo revisar?

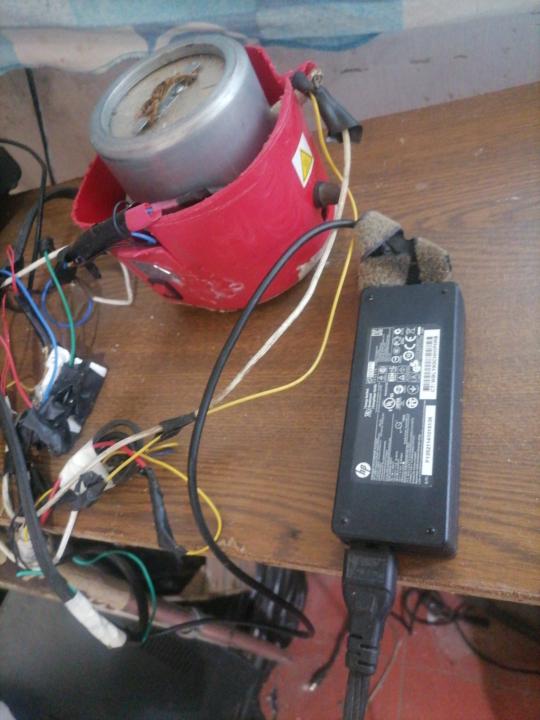

Espero no se rían de esta planchita de calor. Me encontré una palomera Betterware en la basura. Lo que me pasó por mi mente no tienes plancha para quitar pantallas tapas etc. Entonces agárrare la palomera y comencé a buscar regulares de voltaje resistencias capacitores electrolíticos, un potenciómetro, y una fuente de lap de 19V 2A. Y vuala salió esto no daña teléfonos ya he trabajado muchos teléfonos con esto. La temperatura máxima que obligue que ofrecíera por resistencias en paralelo ronda los 105 C°. Estoy fabricando una fuente de poder regulable ampers y voltaje espero terminarla pronto y pasarles el detalle

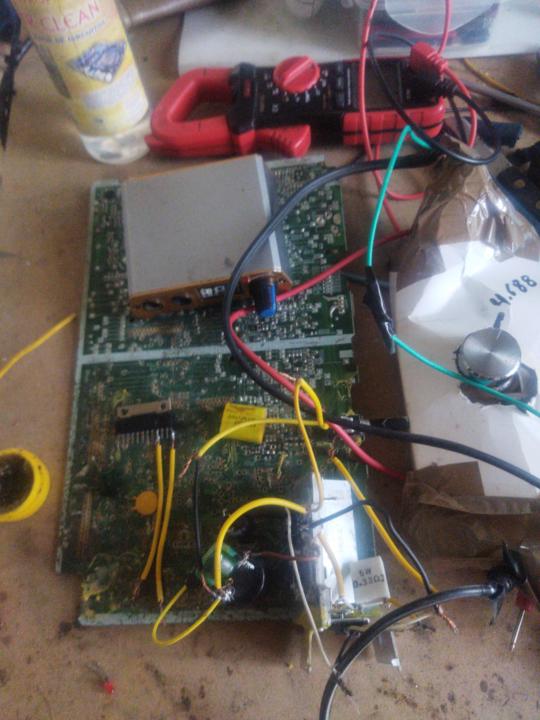

En esta ocasión estoy haciendo dos módulos de relación externa de la fuente de tatuar ya que ella da un voltaje en bruto ya que es voltaje para motores y podria dañar en el diagnóstico a Nivel placa algún chip o en su caso pmic.. El primer modulo de cartón implemente un circuito con potenciómetro de 50K le añadi capacitores electrolíticos, cerámicos, poliéster, calculando los microfaradios según la ley faray por voltaje. Alado resistencias para potenciómetro regulares uno de ellos es un LM. El otro modulo que apenas estoy fabricando es para regular el amperaje aquí estoy convinando el poder de los capacitores y las resistencias de potencia tanto los transistores y diodos. Aquí viene algo lindo... Le añadiré un AN7164 y mosfet de alta potencia con osciladores con una bocina para escuchar al procesador!!!! Si como osiciloscopio pero aquí en sonido 😁.. está es mi humilde herramienta sacada de la chatarra.... Aquí aprendido a como se comporta cada elemento en diferentes voltajes y estrés... Gracias a Dios he sacado teléfonos sin la herramienta pero ya terminandola me ahorraré tiempo DIOS LOS BENDIGA

Esto es lo que he aprendido en el tiempo que he estado viendo en este campo, tanto software y hardware, diseños en las placas, vulnerabilidades y fallos por el diseño de la placa PCB. Yo no lo tomo como lo compongo y cobro; más bien me gusta jugar, divertirme, conocer a fondo el comportamiento de los procesos, piezas, elementos, conectores, líneas, pistas, etc., así como mediciones universales básicas desde Android, tablets, iPads e iPhones que son diferentes voltajes y reconocimiento de ID VBAT, etc., los pulsos de voltaje mínimos dados por el comando de botones y sus test points. Me gusta experimentar. Espero les ayude y comprendan con esta base; solucionarán muchos problemas. ¡Dios les bendiga!He aprendido a analizar, buscar y seguir fallas PMIC resolviendo 90% no-boots: hardware (rails/shorts) con fuente 4.2V VBAT/GND → JTAG software → reball OTP. Cubre iPhone/Samsung/Xiaomi/MTK/Qualcomm. Herramientas: Fuente 0-5V/5A, multímetro, pinzas 300-400°C, IPA, schematics ZXW/Borneo.Síntomas Hardware Comunes y Fix Rápido: Pantalla negra total (VBAT 0V, PMIC muerto): Inyecta 4.2V >1A corto caps coils → remueve calientes, fusibles 0Ω. Logo → apaga (VDD_CORE drops): VCORE 1.1V bajo carga → puente fusible, JTAG /persist. Muerto 0V (BAT_ID abierta): RTG 10k → resist 0402, TVS diodo. Brick no USB (OTP NAND): JTAG fail → reball BGA, resize NAND. Cámara no (V_CAM 2.8V): VCC@100mA → limpia conector, cap 1uF. Sensores fail (VDD_SENSOR 1.8V): VIO pull-up 4.7k → reflow IC, GND. Batería drena (>200mA): % errático → MOSFET CHG, ID test. Pantalla parpadea (VDD_LCD ripple): VBL spike → caps low-ESR, flex.1. Diagnóstico Hardware-SoftwareVBAT 3.7-4.2V pads. Fuente (2A limit): >1A@1V corto alcohol 0.5V. 0A → PWRKEY. Rails: VDD_CORE 1.0-1.2V CPU, VDD_MEM 1.8V RAM, V_CAM, VDD_LCD. Bajo = PMIC seq; alto + mute = JTAG NAND.2. Encendido PMIC → JTAGVBAT → VPH_PWR → PWRKEY → bucks/LDOs EN1-4 (4-10ms delay) → CLK SoC → /boot kernel. Medusa/ICTOPlus TP (drill 0.3mm buried). Estabiliza VUSB 3.0V → lee scatter CRC32 bad blocks. EDL Qualcomm: CMD/D+ short + PS_HOLD 1.8V QFIL flash.3. Fusibles/Resistencias + Reflasheo NANDeFuses VBAT/VPH >1Ω volados: puente 0.1mm Ag wire → /nv IMEI QPST. BAT_ID 10k-100k RTG: sustituye 0402 1% → fix batería detect. Data+/− corto 0.3-0.6V diff: limpia, 5V@500mA VBUS → /modem baseband.4. Reballing BGA + Particiones AndroidJTAG readback fail OTP PMIC/SoC: stencil 0.4mm SnAgCu balls, reflow IR 250-350°C N2 (X-ray voids <20%). Puente bumpers epoxy micro-vías. GPT post-reball: /boot zImage, /recovery TWRP, /system ROM, /persist PMIC calib, /modem. Fastboot "flash persist persist.img" o SP Tool MTK verify. Enlace: inyecta VDD_CPU 0.8V@50mA test (spike >100mA corto RAM/eMMC) → dump NAND dd bad blocks.5. Drill/Pinout + Reacondicionado HardwareDrill puscar 0.2mm tungsten blind vias VPH_PWR/FB bucks PMIC para JTAG TP. Pinout chips: EN bucks LDO secuencial, PGND separado, pull-up 10k PS_HOLD. Integra: Arduino mock 1.8V CLK_REQ rise-time <1ms oscilo. Upgrades: caps polymer 470uF low-ESR VPH ripple <10mV, diodos Schottky BAT_ID Vf 0.3V, TVS PESD5V0S1BA USB, PTC fusibles auto-reset.Flujo Completo: Síntomas → fuente lab → JTAG dump → reball brick → flash stock + stress test USB/cámara/audio (<0.5Ω nets ICT)

Hola, no he podido conpartirles en estos días he andado ocupado pero aquí les comparto una modificación de un esmeril de uñas para mascotas marca Oster, trabaja con 9V su máximo es 12V. Pero para no tener que estar cambiando 4 pilas AAA A cada rato compuse está fuente para tatuar y aparte de alimentar a mi esmeril de uñas de mascotas tirada en el basurero jajajajaja. Le regulo la potencia del motor cuidando el voltaje... Funciona de maravilla por si alguien quiere fabricarla y tiene una de estas a la mano y no tiene para comprar una del mercado Aqui está!!!!
